KCT-1220WZ十二軸無凸輪數控萬能彈簧轉線成形機,簡稱2.0mm無凸輪彈簧機,加工線徑φ0.2~2.5mm,適用于生產各種精密壓簧、拉簧、扭簧、渦卷簧、塔形簧、扁線彈簧、異形簧及線成型等產品,廣泛應用于電子、玩具、辦公耗材、醫療器械、日用夾具、汽車、國防和航天等行業領域。
KCT-1220WZ十二軸無凸輪數控萬能彈簧轉線成形機,引用了臺灣電腦Windows7控制系統和日本進口安川伺服電機,采用了獨特的無凸輪和無搖臂設計,刀架由八組伺服馬達獨立控制,其中刀架八軸、送線1軸、轉芯1軸、轉線1軸和卷曲1軸,其統成由曲柄連桿成形系統、送線和轉線系統、繞線校直系統及轉芯系統等組成。與傳統凸輪彈簧機相比,降低了操作難度,調機速度提升達50%以上,極大地提高了工作效率。

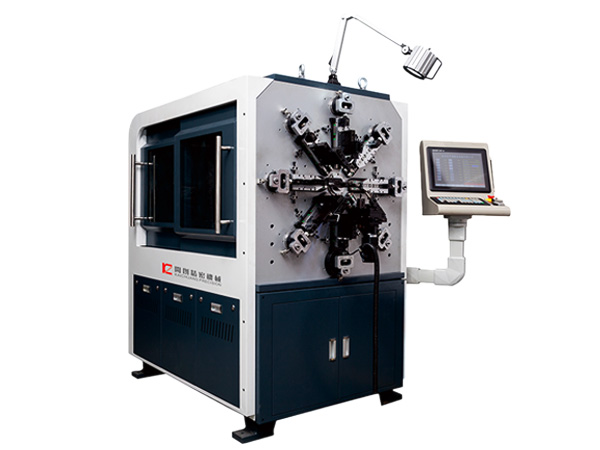

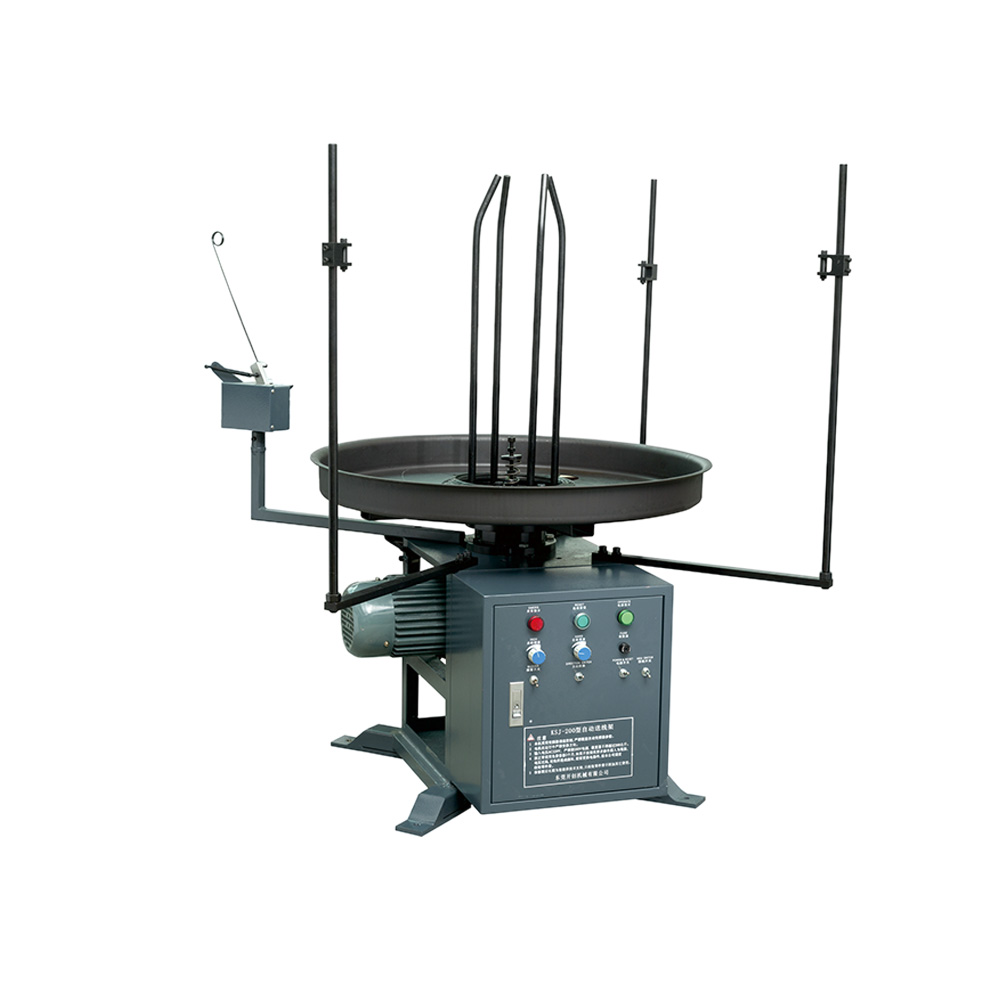

KCT-1220WZ | KSJ-200送線架 | |||||
![]() | ![]() | |||||
KCT-1220WZ電腦萬能彈簧機規格及技術參數: | ||||||
Model | 機型 | KCT-1220WZ | ||||
Axes Count | 軸數 | 12軸 | ||||
Wire Size Range | 加工線徑 | ∮0.3~∮2.0mm | ||||
Max Feeding Speed | 最大送線速度 | 120m/min | ||||
Wire Feeding Length | 送線長度 | 無限(Unlimited) | ||||
Feeding Roller Pairs | 送線輪組數 | 2組(Pairs) | ||||
Feeding Servo Motor | 送線伺服電機 | 2.9KW | ||||
Quill Servo Motor | 轉芯伺服電機 | 0.75KW | ||||
Wire Rotation Motor | 轉線伺服電機 | 2.9KW | ||||
Forming Motor | 成形伺服電機 | 0.85KW*8 | ||||
Spinner Motor | 卷曲伺服電機 | 0.4KW | ||||
Dimension(LxWxH) | 機器尺寸 | 1600×1120×1750mm | ||||
Machine Weight | 機器重量 | 1500kg | ||||
Decoiler Weight | 線架重量 | 100kg |
下面的視頻為開創(chuàng )KCT-1220WZ無凸輪多軸數控萬能彈簧轉線成形機打樣視頻:
