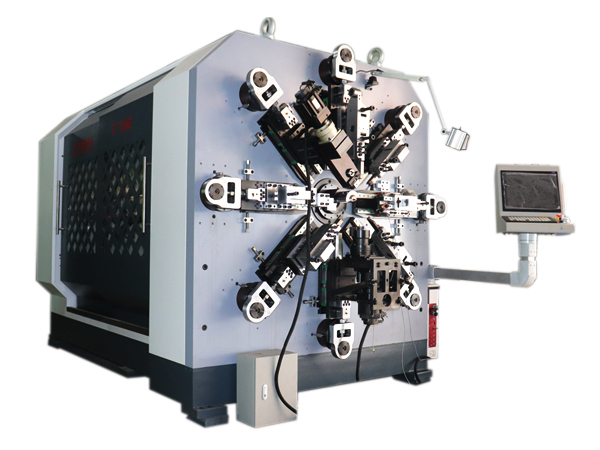

KCT-1280WZ十二軸無凸輪數控彈簧轉線成形機,簡稱8.0mm無凸輪彈簧機,加工線徑φ3.0-8.0mm,適合于生產各種精密壓簧、拉簧、扭簧、渦卷簧、塔形簧、扁線彈簧、異形簧及線成型等產品,廣泛應用于家具、模具、機械、農用機、電動車、汽車、鐵路和航空等領域。
開創(chuàng )KCT-1280WZ十二軸數控彈簧成型機引用臺灣電腦Windows7控制系統和日本進口安川伺服電機,采用獨特的無凸輪和無搖臂設計,刀架由八組伺服馬達獨立控制,其中刀架八軸、送線一軸、轉芯一軸、轉線一軸和卷曲一軸,其統成由曲柄連桿成形系統、送線和轉線系統、繞線校直系統及轉芯系統等組成。此外,該機型可配帶液壓剪刀裝置,切割噪音小,對芯棒及機器的損害為零;同時也極大的提升了彈簧加工范圍,不僅具有成形快、精度準和性能穩等特點,而且調機更方便,易操作。

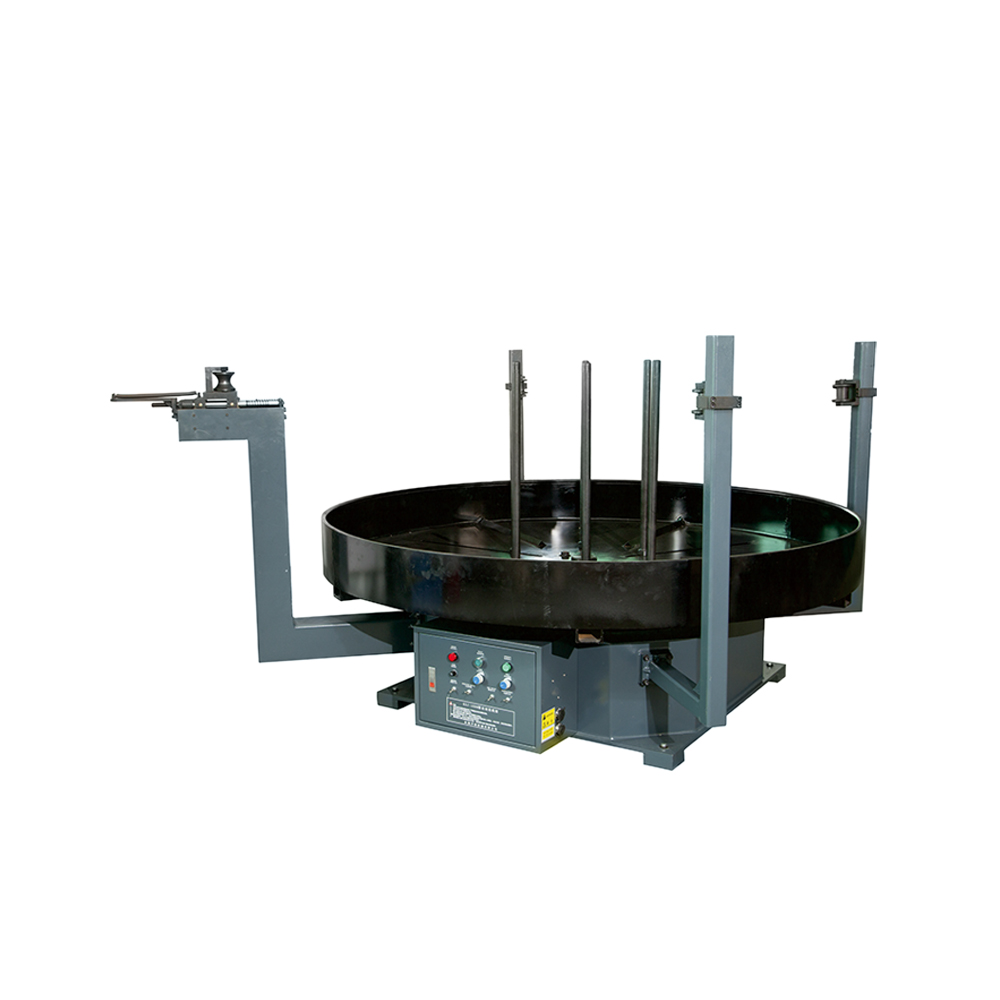

KCT-1280WZ | KSJ-1000送線架 | |||||
![]() | ![]() | |||||
KCT-1280WZ電腦萬能彈簧機規格及技術參數: | ||||||
Model | 機型 | KCT-1280WZ | ||||
Axes Count | 軸數 | 12軸 | ||||
Wire Size Range | 加工線徑 | ∮3.0~∮8.0mm | ||||
Max Outside Diameter | 最大彈簧外徑 | ∮130mm | ||||
Max Feeding Speed | 最大送線速度 | 100m/min | ||||
Wire Feeding Length | 送線長度 | 無限(Unlimited) | ||||
Spring Index | 旋繞比 | 4 | ||||
Feeding Roller Pairs | 送線輪組數 | 4組(Pairs) | ||||
Feeding Servo Motor | 送線伺服電機 | 15KW | ||||
Quill Servo Motor | 轉芯伺服電機 | 1.8KW | ||||
Wire Rotation Motor | 轉線伺服電機 | 7.5KW | ||||
Forming And Cut Off Motor | 成形切斷伺服電機 | 4.4KW*8 | ||||
Spinner Motor | 卷曲伺服電機 | 1.3KW | ||||
Dimension(LxWxH) | 機器尺寸 | 5000×2300×2800mm | ||||
Machine Weight | 機器重量 | 10000kg | ||||
Decoiler Weight | 線架重量 | 1000kg |
下面的視頻為開創(chuàng )KCT-1280WZ十二軸無凸輪數控萬能彈簧轉線成形機打樣視頻:
